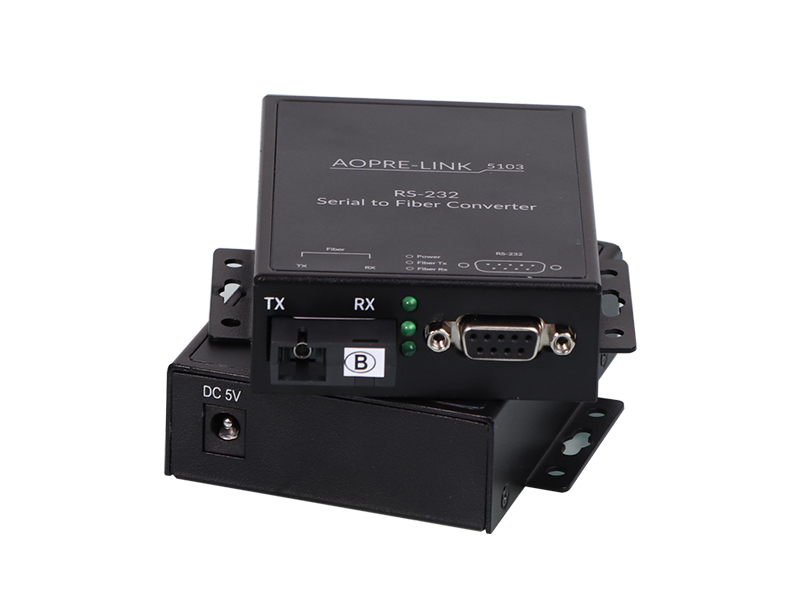

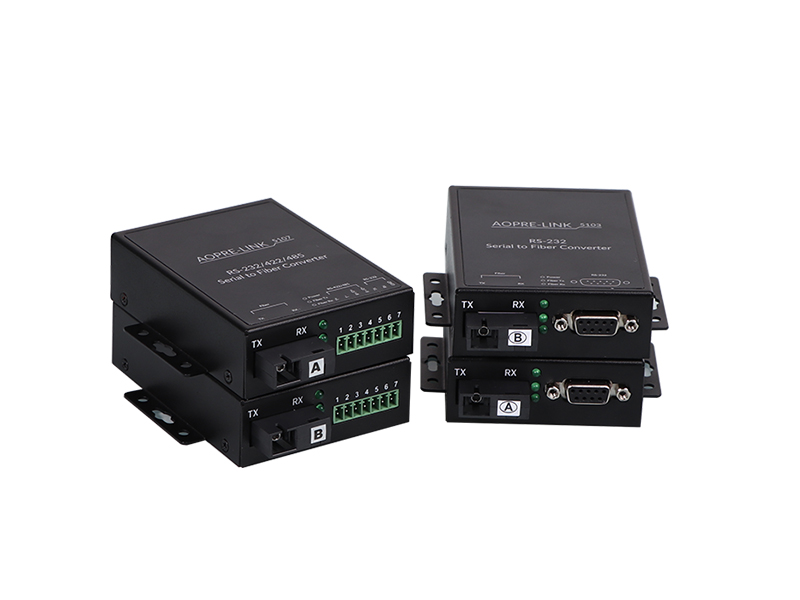

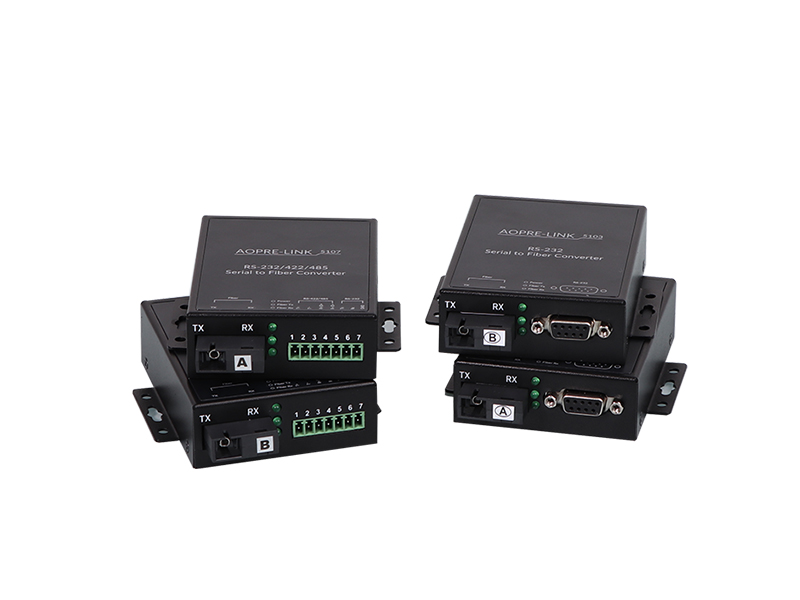

商業級232/485/422串口轉換器
商業級RS-232/485/422串口光纖轉換器是一款能夠向用戶提供 RS-232/485/422串口點對點的透明傳輸?shù)墓饫w調制解調器，無需跳線設置，自動進行切換，且可以自動偵測信號速率零延時自動轉發。該產品采用光纖傳輸，具有隔離保護、數據保密性好、工作穩定、易于維護等諸多優點，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅，能夠可靠地在惡劣危險的環境中工作?？蓮V泛用于各種工業控制、過程控制、交通控制和智能小區、自動化設備控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。根據需要，可選光纖的接口方式，有SC,FC,ST,SC20等。
產品介紹
產品特點
l 支持RS-232/RS-485/RS-422接口
l 支持異步、點對點、點對多傳輸；
l 自動偵測信號速率；
l 防止電氣干擾和化學腐蝕；
l 串口傳輸速率高達 256 kbps；
l 1500W浪涌保護、15KV靜電保護；
l 支持多模5KM（雙纖），單模20KM（單纖、雙纖）產品選型；
多模傳輸距離最遠可達5KM,單模傳輸距離最遠可達120KM（定做）
適用環境
技術規格
光器件指標 | |
波長 | 1310-1550nm |
速率 | 155Mbps |
發射光功率 | ＞-8db |
接收靈敏度 | ＞-24db |
光口 | SC（FC/ST可選） |
數據指標 | |
標準 | 符合EIA RS-232，RS-485，RS-422標準 |
物理接口 | 7-Pin工業接線端子 |
波特率 | 50 bps 至 256 kbps（支持非標準波特率） |
同時使用端口 | 2 |
RS232 | 3線制（RXD、TXD、GND）、全雙工、點對點通訊 |
最大通訊距離是15米 | |
RS485 | 2線式（A、B）、半雙工、點對多主從通訊 |
最大通訊距離是1219m, 傳輸速率與傳輸距離成反比 | |
RS422 | 4線制、全雙工 |
最大通訊距離是1219m, 傳輸速率與傳輸距離成反比 | |
RS485電路指標 | |
RS-485 上拉電阻/下拉電阻 | 1 kΩ，150 kΩ |
RS-485 終端電阻 | N/A、120 Ω 和 120 kΩ |
電源指標 | |
輸入電流 | 1A |
輸入電壓 | 5V |
電源接頭 | DC 2.5 |
電源功耗 | <1.5W |
機械指標 | |
外殼 | 鋁合金 |
產品凈重 | |
安裝 | 桌面式 |
工作指標 | |
工作溫度 | -20 至 70°C |
存儲溫度 | -40 至 85°C |
相對濕度 | 5 至 95%（非冷凝） |
工作壽命 | ＞100000小時 |
