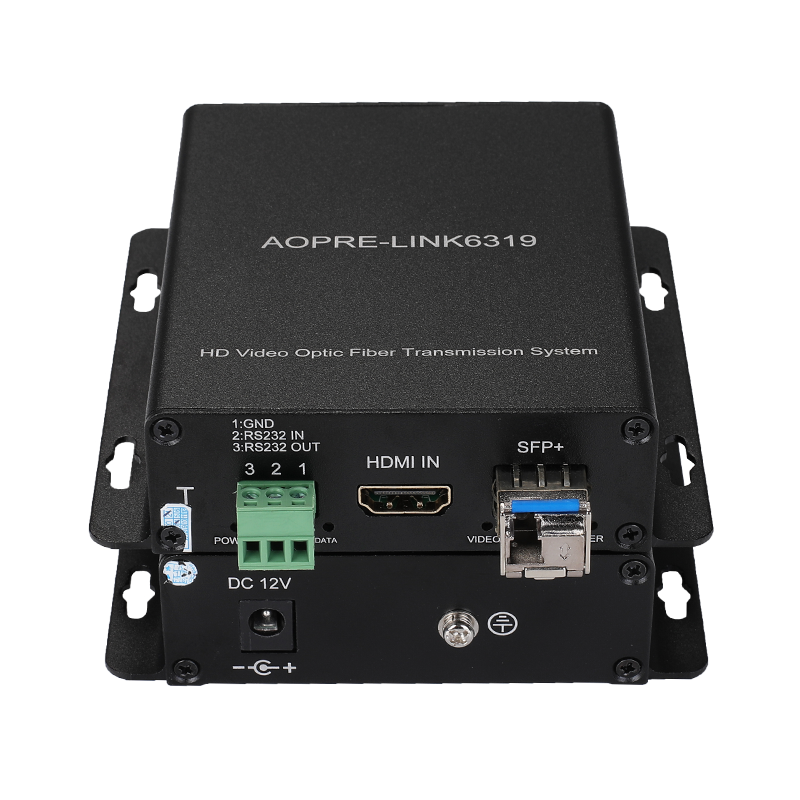

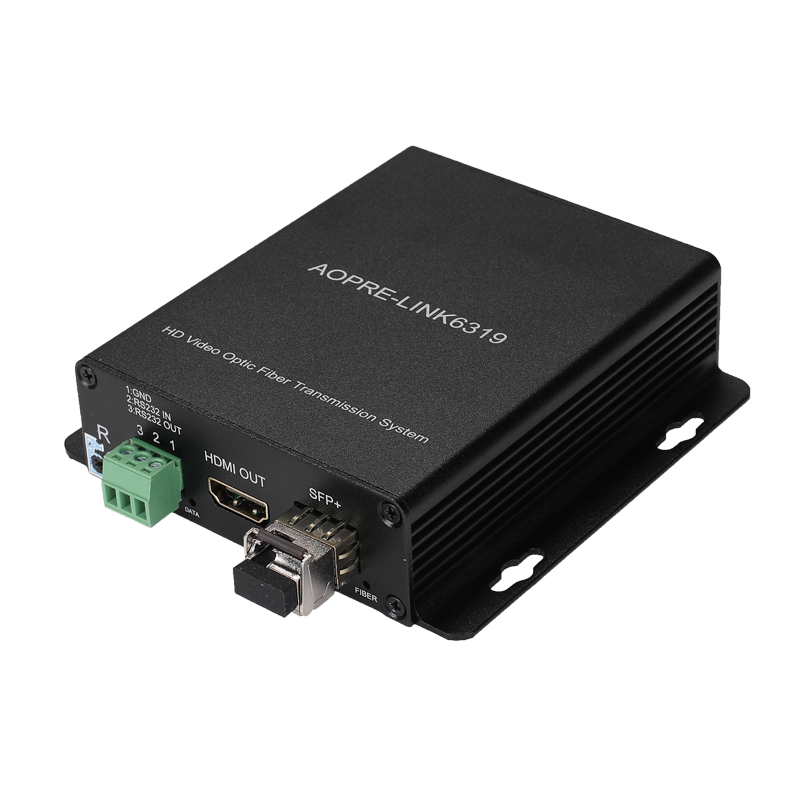

商用級AOPRE-LINK63104KHDMI高清視頻光端機
HDMI視頻最高支持分辨率4096*2160*30Hz向下兼容；
●支持國際標準HDCP 1.4；
●EDID透?jìng)髂Ｊ剑?/span>
●支持RGB4:4:4 YUV4:4:4 4:2:2 4:2:0；
●支持DDC CEC HPD信號；
●支持4K HDMI本地視頻環出功能
●支持KVM功能（鍵盤鼠標）；
●支持一路反向IR紅外傳輸；（可選）
產品介紹
HDMI坐席多功能音視頻光端機由發送端和接收端組成，通過一芯光纖把計算機主機（高清視頻信號源、高清DVD/DVR等設備）輸出的音頻，視頻，數據延長到遠端用戶，在遠端實時收聽到電腦主機的圖像和聲音和控制發射端的主機。
產品特點
●支持1路雙向獨立3.5立體聲音頻，正向支持音頻加嵌、音頻解嵌功能；
●支持一路雙向全雙工RS232（半雙工RS485可選）；
●支持一路反向開關量功能（可選）
●支持單纖/雙纖（可選）
●單多模兼容，多模傳輸距離1KM，單模10KM傳輸距離；
●延時＜2毫秒；
●支持熱插拔信號，即插即用，無需設置
適用環境
廣泛應用于安防監控，樓宇大屏，商場廣告，數字看板，可視傳媒教學，數字KVM 等領域視頻會議項
技術規格
光器件指標
波長 1310-1550nm
速率 10Gbps
發射光功率 ＞-5db
接收靈敏度 ＞-14db
光口 LC
視頻指標
視頻帶寬 10GHz Gbps
分辨率 4096*2160*30Hz向下兼容
最高像素時鐘 297MHZ
有效線長 10M
物理接口 HDMI 母頭
KVM(USB)指標
版本 1.1
發射機物理接口 USB母口 B型口
接收機物理接口 USB母口 A型口
音頻指標
采樣頻率 48K
采樣深度 24bit
動態帶寬 96db
總諧波失真(THD) -88db
信噪比（SNR） 96db
音頻輸入/輸出阻抗 600Ω
信號電平 VPP 3.5V
物理接口 3.5mm立體聲音頻插座
信號類型 立體聲道
IR指標參數：
光電流：最小200ｕA 最大：1030ｕA 狀態：IF=4mA,VCE=3.5V
峰值波長:類型940nm 狀態:1F=20mA
光譜電壓:類型80nm 狀態:1F=20mA
視角:類型±30Deg 狀態:1F=20mA
正向電壓:類型1.2V 最大：1.6V 狀態:1F=20mA
反向電流:最大10ｕA 狀態：VR=5V
RS232數據指標（3線制，全雙工）
波特率：256000Hz向下兼容
數據位：8位
物理接口：3-pin鳳凰端子
RS485數據指標（2線制，半雙工）
誤碼率：<10^-9
速率：0-400Kbps
物理接口：3-pin鳳凰端子
開關量指標
輸入電氣參數：干觸點，不帶電(短接或斷開)
輸出電氣參數：干觸點，不帶電(短接或斷開)
輸出繼電器最大切換電壓：250VAC/220VDC
輸出繼電器最大切換電流：2A
輸出繼電器機械耐久性：100000000次
繼電器最大輸出功率：60W
物理接口：2-pin鳳凰端子（發射機）開關按鍵（接收機）
其他指標
工作溫度：-20°C ~75°C
存儲溫度：-40°C ~85°C
供電方式：12V1A
功耗：＜1.5W
安裝實例
訂貨信息
| 型號 | 描述 |
| AOPRE-LINK6310 | 1路4K HDMI視頻帶環出+ 1路雙向3.5音頻+1路反向IR+1路雙向RS232數據光端機 |
| AOPRE-LINK6310 | 1路4K HDMI視頻帶環出+KVM+1路雙向3.5音頻+1路反向IR+1路雙向RS232數據光端機 |
| AOPRE-LINK6310 | 1路4K HDMI視頻帶環出+KVM+1路雙向3.5音頻+1路反向IR+1路雙向RS232數據+1路反向開關量光端機 |
| AOPRE-LINK6310 | 1路4K HDMI視頻帶環出+ 1路雙向3.5音頻+1路反向IR+1路雙向RS485數據光端機 |
| AOPRE-LINK6310 | 1路4K HDMI視頻帶環出+KVM+1路雙向3.5音頻+1路反向IR+1路雙向RS485數據光端機 |
| AOPRE-LINK6310 | 1路4K HDMI視頻帶環出+KVM+1路雙向3.5音頻+1路反向IR+1路雙向RS485數據+1路反向開關量光端機 |
