工業級RS232/RS485/RS422串口光纖轉換器
工業級RS-232/485/422串口光纖轉換器是一款能夠向用戶提供 RS-232/485/422串口點對點的透明傳輸?shù)墓饫w調制解調器，無需跳線設置，自動進行切換，且可以自動偵測信號速率零延時自動轉發。該產品采用光纖傳輸，具有隔離保護、數據保密性好、工作穩定、易于維護等諸多優點，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅，能夠可靠地在惡劣危險的環境中工作?？蓮V泛用于各種工業控制、過程控制、交通控制和智能小區、自動化設備控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。根據需要，可選光纖的接口方式，有SC,FC,ST,SC20等。
產品介紹
●支持同步、點對點、點對多傳輸；
●自動偵測信號速率；
●支持電源隔離，防止電流沖擊，有效降低信號干擾；
●防止電氣干擾和化學腐蝕；
●串口傳輸速率高達 256 kbps；
●支持12V-52V寬電壓，功耗＜1.5W；
●1500W浪涌保護、15KV靜電保護；
●支持多模5KM（雙纖），單模20KM（單纖、雙纖）產品選型；
●多模傳輸距離最遠可達5KM,單模傳輸距離最遠可達120KM（定做）；
產品特點
l 可選工業級專用隔離主電源，滿足CISPR32/EN55032 CLASSA
l 產品具有輸入防反接功能；
l 通過IEC60950,UL60950,EN60950認證；
l 可選隔離RS232，隔離RS485, 隔離RS422；
l 可選獨立RS232/ RS485/ RS422獨立隔離電源（5V轉5V），隔離電壓3000V。
l 隔離485/422絕緣電壓4KV,瞬時峰值耐壓560KV；
l 支持DIN V VDE V 0884-10標準；
l 隔離485通過IEC 60950-1標準；
l 485/422有效隔離電壓2500V；
l 支持同步、點對點、點對多傳輸；
l 自動偵測信號速率；
l 支持電源隔離，防止電流沖擊，有效降低信號干擾；
適用環境
技術規格
1.光器件指標
波長：1310-1550nm
速率：155Mbps
發射光功率：＞-8db
接收靈敏度：＞-24db
光口：SC（FC/ST可選）
2.數據指標：
標準：符合EIA RS-232，RS-485，RS-422標準
物理接口：7-Pin工業接線端子
波特率：50 bps 至 256 kbps（支持非標準波特率）
同時使用端口：2
RS232：3線制（RXD、TXD、GND）、全雙工、點對點通訊 最大通訊距離是15米
RS485：2線式（A、B）、半雙工、點對多主從通訊 最大通訊距離是1219m, 傳輸速率與傳輸距離成反比
RS422：4線制、全雙工 最大通訊距離是1219m, 傳輸速率與傳輸距離成反比
3.RS485電路指標 ：
RS-485 上拉電阻/下拉電阻：1 kΩ，150 kΩ
RS-485 終端電阻：N/A、120 Ω 和 120 kΩ
延時：300 ns
4.電源指標：
輸入電流：25mA~125mA
輸入電壓：12V~52V
過載電流保護：支持
電源接頭：3-Pin工業接線端子
電源功耗：<1.5W
5.機械指標 ：
外殼：鋁合金
產品凈重：0.65KG（對）
安裝：導軌式
6.工作指標：
工作溫度：-40 至 85°C
存儲溫度：-40 至 85°C
相對濕度：5 至 95%（非冷凝）
工作壽命 ＞100000小時

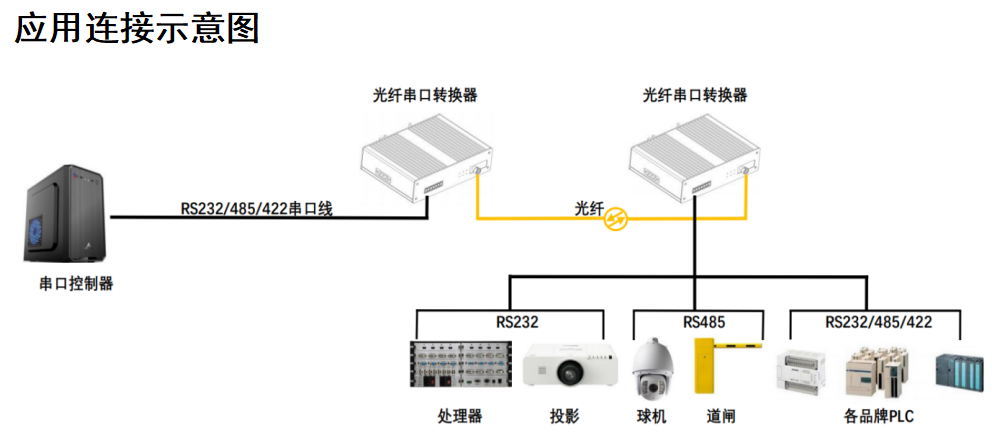

安裝實例
訂貨信息
| 型號 | 描述 |

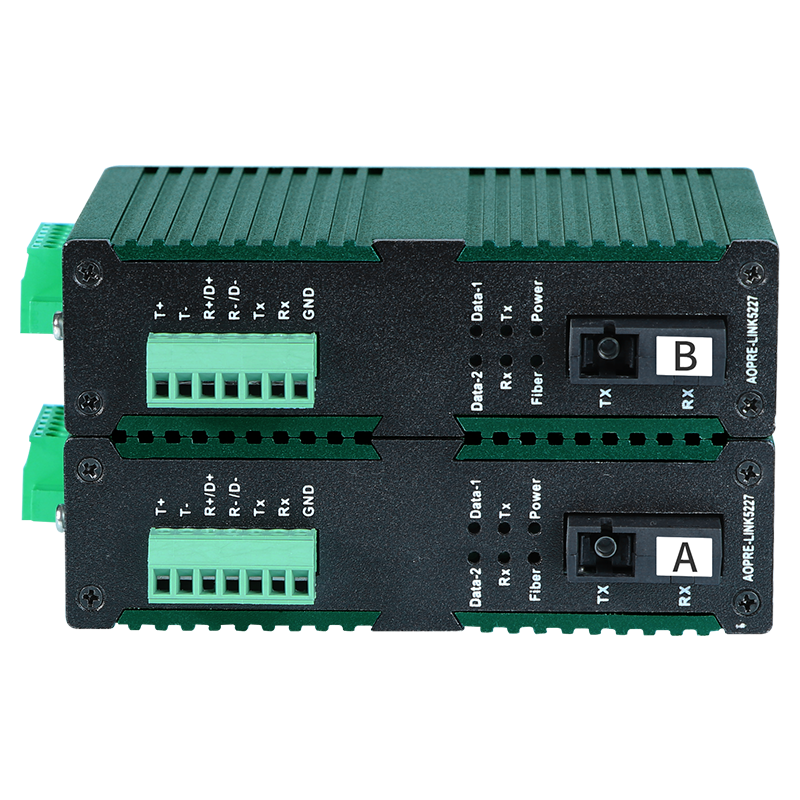

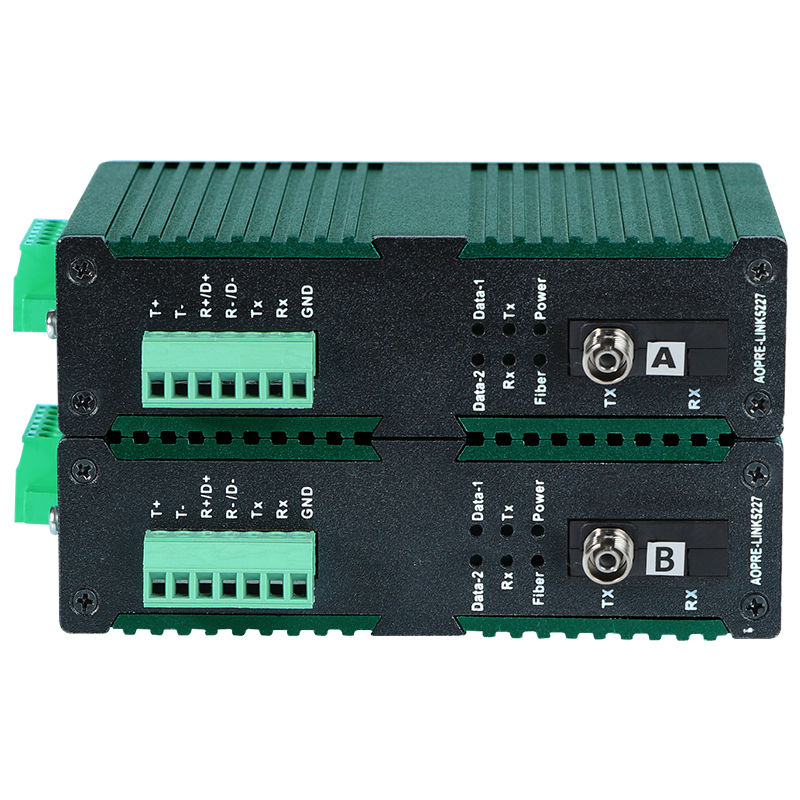

| AOPRE-LINK5227 | 工業級RS232/485/422串口光纖轉換器/單模單纖/SC/FC/ST |

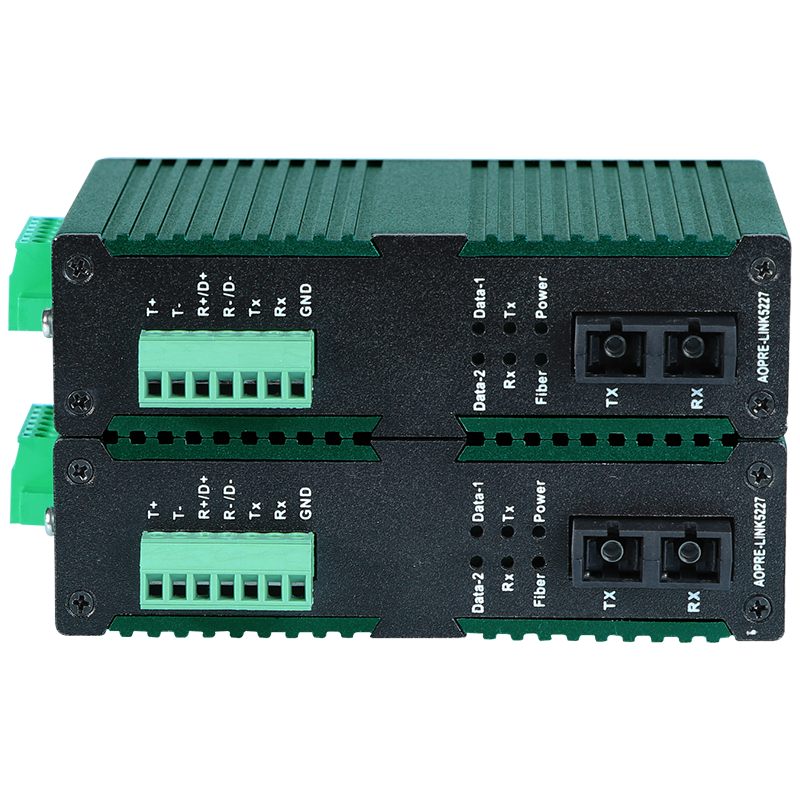

| AOPRE-LINK5227 | 工業級RS232/485/422串口光纖轉換器/單模雙纖/SC/FC/ST |
| AOPRE-LINK5227 | 工業級RS232/485/422串口光纖轉換器/多模雙纖/SC/FC/ST |
