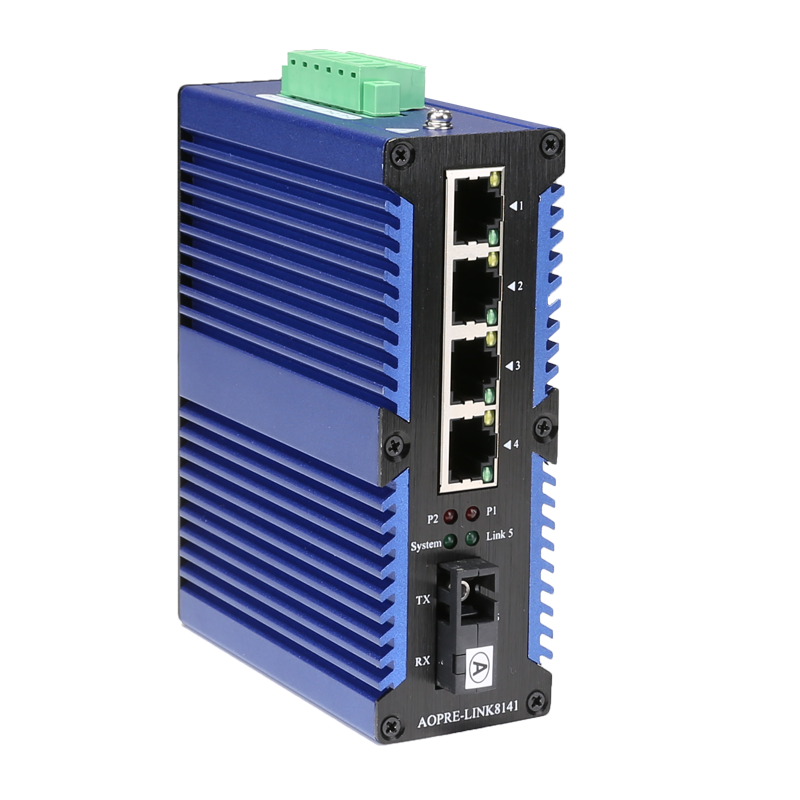

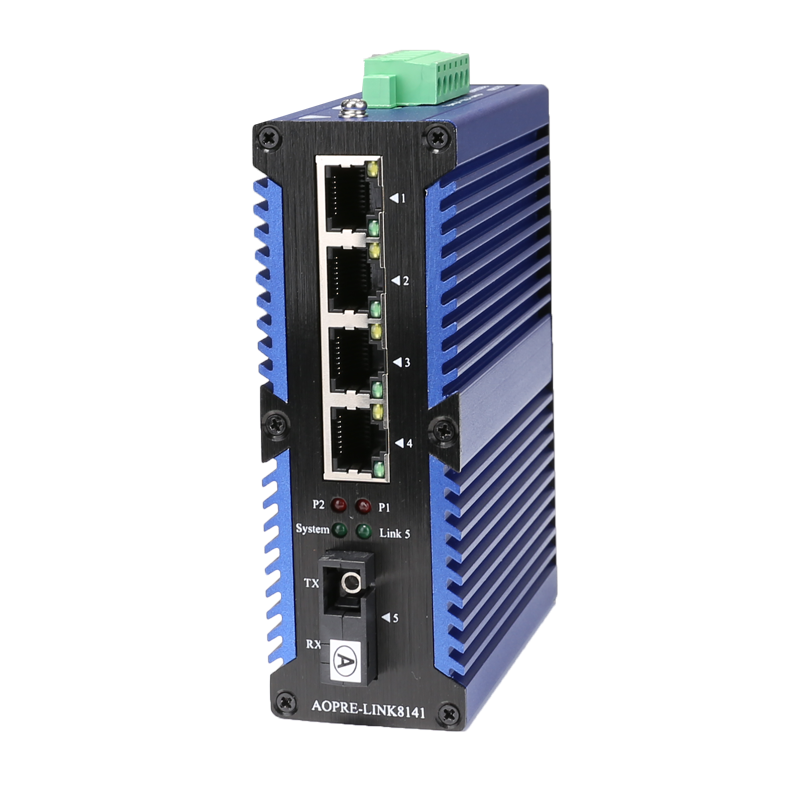

AOPRE-LINK8121 1光2電系列工業級以太網交換機
●采用優質的光電一體化模塊提供良好的光特性和電氣特性
●保證數據傳輸可靠，工作壽命長
●支持全雙工或半雙工模式，并帶有自動協商能力
●網口支持全自動交叉識別
●內帶存儲轉發機制，支持多種協議
●符合工業級運營標準，平均無故障工作在30萬小時以上
●工作電源：DC 12-52V 提供反接保護
●使用SC/FC/ST/SFP光纖接口
●雷擊浪涌沖擊防護(電源)：5000A(8/20μs)
產品介紹
4路百兆電口+1路百兆FX光口工業級以太網交換機，支持4個10Base-T/100Base-TX電口和1個100Base-X光口。 LINK14F系列交換機具有-40℃～85℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在空間緊湊的控制箱中。導軌的安裝特性、寬溫操作及擁有IP40防護等級的外殼及LED指示燈，使YHR14F成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
產品特點
產品名稱：
100M 1光2電工業級以太網交換機
產品型號：
LINK12F系列
產品描述：
2路百兆電口+1路百兆光口工業級以太網交換機
端口描述：
2個RJ45端口+1個光纖接口
RJ45端口：
10/100BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應
光纖端口：
100BaseFX端口（SC/FC/ST/SFP可選）
適用環境
百萬高清監控傳輸
遠程網絡電視會議系統
遠程多媒體體教學/校園監控
城市智能交通監控系統（ITS）
大型廠礦企業安防監控系統
網絡多功能系統
高速公路監控系統，電子道路監控，抓拍系統
工業環境較為惡劣或?qū)Ψ览滓筝^高的地方
工作環境：
工作溫度 ： -40～85 °C（-40～185 °F）
儲存溫度 : -40～85 °C（-40～185 °F）
相對濕度 : 5%～95%(無凝露）
技術規格
網絡協議：IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;
IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X ; IEEE802.3x;
業標準：
EMI ：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS :
IEC(EN)61000-4-2(ESD) : ±8kV接觸放電,±15kV空氣放電
IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz)
IEC(EN)61000-4-4(EFT) : 網口: ±6kV CM//±4kV DM； 電源:±4kV CM//±2kV DM
IEC(EN)61000-4-5(Surge) : 網口 : ±6kV CM//±4kV DM ; 電源 : ±4kV CM//±2kV DM
IEC(EN)61000-4-6(射頻傳導) : 3V(10kHz～150kHz),10V(150kHz～80MHz)
IEC(EN)61000-4-16(共模傳導) : 30V cont. 300V,1s
IEC(EN )61000-4-8
Shock ：IEC 60068-2-27
Freefall ：IEC 60068-2-32
Vibration ：IEC 60068-2-6
交換機屬性：
應用層級 ：二層 背板總帶寬 ：1.52Gbps
整機包轉發率 ：1.13088Mpps MAC 表 ：1K
包緩沖區 ：512K 延遲時間 ：<3μs
交換方式 ：存儲-轉發 整機功耗：〈3W
機械特性：
外殼：IP50防護等級，金屬外殼

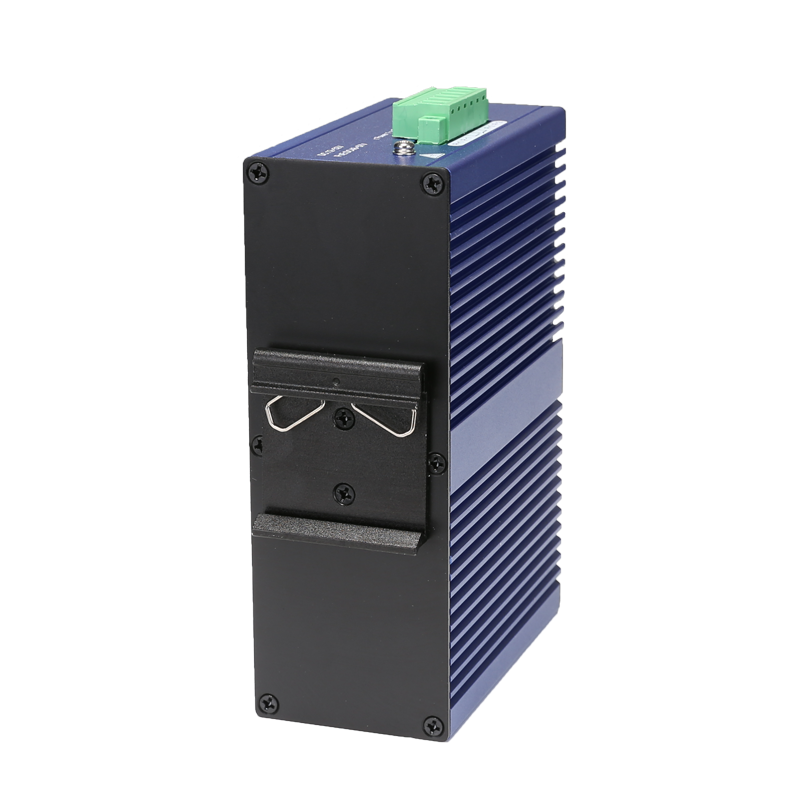

安裝 ：DIN 卡軌式，壁掛式安裝
散熱方式：自然冷卻，無風扇
重量 ：0.45Kg
尺寸 ：120 x 95 x 40.5mm （長 x 寬 x 高）
電源：
輸入電壓 ：DC12-52V（雙電源冗余備份）
接入端子 ：鳳凰端子
支持雙電源冗余
支持內置過流4.0A保護
支持反接保護
LED 指標：
電源指示燈 ：PWR
接口指示燈 ：電口、光口（Link/ACT）
防護等級：
IP50
平均無故障時間：
300,000 小時
質保：
5年

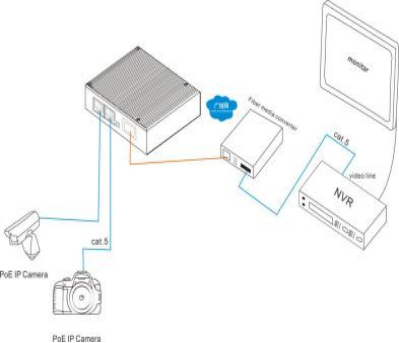

安裝實例
訂貨信息
1百光2百電，SC/單模雙纖20KM，導軌式-
1百光2百電，SC/單模單纖20KM（1310nm），導軌式-
1百光2百電，SC/單模單纖20KM（1550nm），導軌式-
1千光2千電，SC/單模雙纖20KM（1310nm），導軌式-
1千光2千電，SC/單模單纖20KM（1310nm），導軌式-
1千光2千電，SC/單模單纖20KM（1550nm），導軌式-
